다층 PCB기술은 통신, 자동차, 의료 기기 등 산업 전반에 걸쳐 컴팩트한 디자인, 향상된 신호 무결성, 향상된 성능을 가능하게 하는 현대 전자 제품의 초석이 되었습니다. 이 기사에서는 다층 PCB의 기능, 구조적 장점, 주요 사양 및 기업이 비용, 복잡성 및 신뢰성과 같은 일반적인 문제를 해결할 수 있는 방법을 살펴봅니다. 자세한 기능 분석, 실용적인 선택 지침, 자주 묻는 질문(FAQ)이 포함되어 정보에 입각한 의사 결정을 지원합니다.

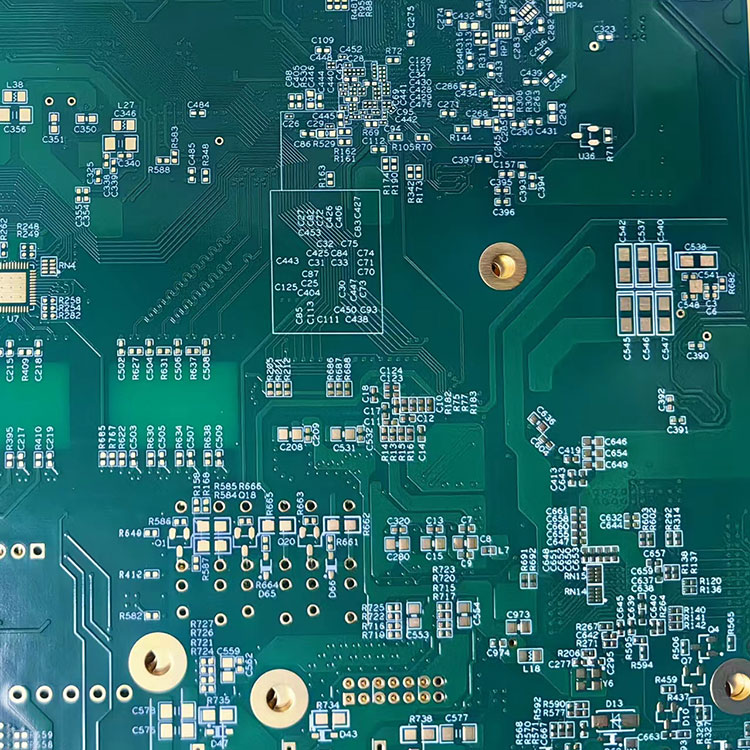

다층 PCB는 절연 재료로 분리된 3개 이상의 전도성 구리 층으로 구성된 인쇄 회로 기판을 의미합니다. 단일 레이어 또는 이중 레이어 PCB와 비교하여 다층 설계는 더 높은 회로 밀도, 전자기 간섭 감소 및 보다 효율적인 라우팅을 가능하게 합니다.
스마트폰, 산업 제어 시스템, 고속 통신 장비 등 전자 제품의 급속한 발전으로 소형, 고성능 회로 기판에 대한 수요가 지속적으로 증가하고 있습니다. 다층 PCB는 여러 층을 단일 통합 구조로 통합하여 이러한 요구 사항을 충족합니다.
신뢰할 수 있는 제조와 일관된 성능을 원하는 기업을 위해 Hayner가 제공하는 솔루션은 안정적인 전기 성능을 보장하기 위해 정밀 엔지니어링과 엄격한 품질 관리에 중점을 둡니다.
다층 PCB의 기본 구조는 전도성 구리와 절연 기판의 교번 층으로 구성됩니다. 이러한 층은 고압 및 고온에서 함께 적층되어 견고한 보드를 형성합니다.
레이어 간 전기적 연결은 스루홀 비아, 블라인드 비아, 매립 비아 등의 비아를 사용하여 이루어집니다. 이러한 상호 연결을 통해 신호는 여러 레이어에 걸쳐 수직으로 이동할 수 있으므로 보드 크기를 늘리지 않고도 복잡한 회로 설계가 가능합니다.
다층 PCB는 공간 제한, 신호 품질 및 시스템 신뢰성과 같은 일반적인 고객 문제를 직접적으로 해결하는 여러 가지 기술 및 운영상의 이점을 제공합니다.
이러한 장점으로 인해 성능 일관성이 중요한 고주파수 및 고속 애플리케이션에 다층 PCB가 필수적입니다.
| 매개변수 | 설명 |
|---|---|
| 레이어 수 | 일반적으로 복잡성에 따라 4~20개 이상의 레이어 범위 |
| 재료 | FR4, High TG, Rogers 또는 기타 특수 기판 |
| 보드 두께 | 0.4mm~3.2mm 표준 범위 |
| 구리 두께 | 0.5온스~3온스 |
| 비아 유형 | 스루홀, 블라인드, 매립형 비아 |
| 표면 마감 | HASL, ENIG, OSP, 침수 실버 |
| 임피던스 제어 | 고속 신호 전송에 중요 |
공급업체를 평가하거나 프로젝트 요구 사항을 지정할 때 이러한 매개변수를 이해하는 것이 필수적입니다.
다층 PCB는 정밀도, 내구성 및 고성능을 요구하는 산업에서 널리 사용됩니다.
다층 PCB의 다양성을 통해 엔지니어는 신뢰성과 효율성을 유지하면서 고급 시스템을 설계할 수 있습니다.
장점에도 불구하고 다층 PCB는 고객이 조달 및 구현 중에 자주 직면하는 몇 가지 과제를 제시합니다.
솔루션에는 레이어 수 최적화, 적절한 재료 선택, Hayner와 같은 숙련된 제조업체와의 협력을 통해 효율적인 생산 및 품질 보증이 포함됩니다.
적절한 다층 PCB를 선택하려면 기술 요구 사항, 애플리케이션 시나리오 및 공급업체 역량을 평가해야 합니다.
전략적 선택 프로세스는 위험을 줄이고 최종 애플리케이션에서 최적의 성능을 보장합니다.
자세한 제품 사양을 보려면 다음 사이트를 방문하세요.다층 PCB 제품 페이지
Q1: 다층 PCB의 최소 레이어 수는 얼마입니까?
다층 PCB는 구조적 불균형으로 인해 3층 보드가 거의 사용되지 않기 때문에 일반적으로 4층에서 시작됩니다.
Q2: 다층 PCB가 더 비싼 이유는 무엇입니까?
복잡한 적층 공정, 정확한 정렬 요구 사항 및 추가 재료로 인해 비용이 더 높습니다.
Q3: 다층 PCB는 어떻게 신호 성능을 향상합니까?
다층 PCB는 전용 접지 및 전원 평면을 통합하여 간섭을 줄이고 안정적인 신호 전송을 유지합니다.
Q4: 다층 PCB는 고주파 애플리케이션에 적합합니까?
예, 특히 특수 소재와 제어된 임피던스 설계를 사용할 때 그렇습니다.
다층 PCB 기술은 현대 전자 혁신을 구현하는 데 중요한 역할을 합니다. 복잡한 회로를 지원하고, 신호 무결성을 개선하고, 전체 시스템 크기를 줄이는 기능은 고급 응용 분야에 필수적인 솔루션입니다.
구조 설계, 기술 매개변수 및 선택 전략을 이해함으로써 기업은 공통 과제를 효과적으로 해결하고 안정적인 성과를 달성할 수 있습니다.
헤이너첨단 제조 역량과 엄격한 품질 관리 표준을 결합하여 다양한 산업 요구에 맞는 고품질 다층 PCB 솔루션을 제공합니다.
맞춤형 솔루션과 전문적인 지원을 받으려면저희에게 연락주세요오늘 귀하의 프로젝트 요구 사항에 대해 논의하고 다층 PCB 기술이 귀하의 제품을 어떻게 향상시킬 수 있는지 알아보십시오.
