기사 요약
로저스 PCB재료는 표준 FR4 보드가 신호 무결성을 유지하지 못하는 고주파 및 고속 전자 응용 분야에 널리 사용됩니다. 이 기사에서는 Rogers PCB 기술의 작동 방식, RF 및 마이크로파 회로에서 이 기술이 선호되는 이유, 엔지니어가 신호 손실, 유전 불안정성 및 열 관리와 같은 일반적인 설계 문제를 해결할 수 있는 방법을 살펴봅니다. 또한 엔지니어와 구매자가 정보에 입각한 결정을 내리는 데 도움이 되는 실용적인 비교, 설계 통찰력 및 응용 지침을 제공합니다.

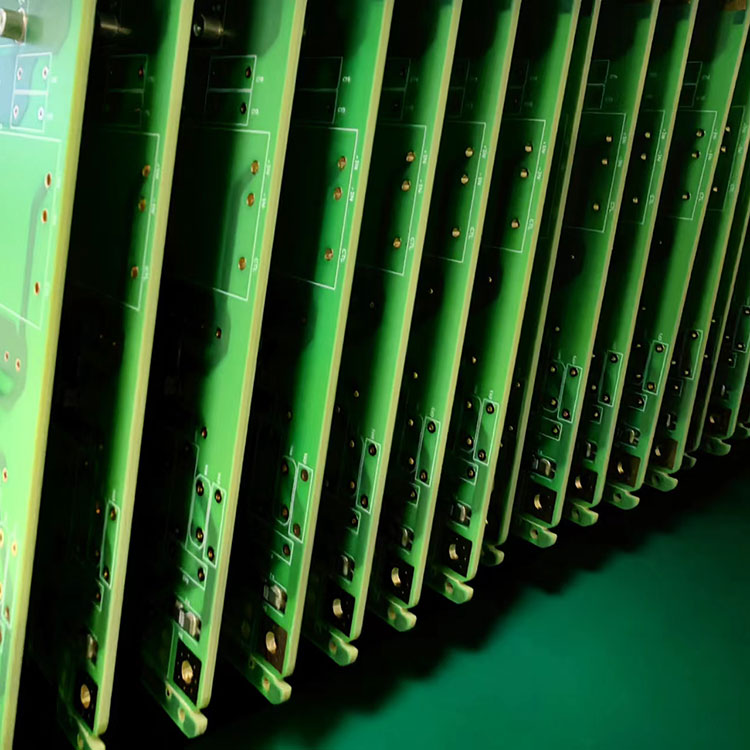

로저스 PCB는 Rogers Corporation이 개발한 특수 라미네이트를 사용하여 제작된 고성능 인쇄 회로 기판입니다. 기존 FR4 소재와 달리 Rogers 라미네이트는 안정적인 유전 상수(Dk), 낮은 신호 손실 및 탁월한 열 안정성을 위해 설계되었습니다. 이러한 특성으로 인해 신호 무결성이 중요한 고주파수 애플리케이션에 이상적입니다.
일반적인 Rogers 소재에는 RO4350B, RO4003C 및 RT/duroid 시리즈가 포함되며, 각각은 다양한 RF 및 마이크로파 설계 요구 사항에 맞게 최적화되어 있습니다.
현대 통신 시스템에서는 사소한 신호 왜곡이라도 심각한 성능 문제를 일으킬 수 있습니다. Rogers PCB는 제어된 유전체 동작과 낮은 손실 탄젠트 값을 통해 이 문제를 해결합니다.
이러한 장점으로 인해 Rogers 소재는 정밀도와 신뢰성이 타협할 수 없는 RF 엔지니어링에 필수적입니다.
| 특징 | 로저스 PCB | FR4 PCB |
|---|---|---|
| 유전 상수 안정성 | 매우 높음 | 보통의 |
| 신호 손실 | 매우 낮음 | 더 높은 |
| 주파수 범위 | 마이크로파/RF(GHz) | 저주파~중주파수 |
| 열 성능 | 훌륭한 | 기준 |
| 비용 | 더 높은 | 낮추다 |
FR4는 일반 전자 제품에 적합하지만 Rogers PCB는 성능이 중요한 환경을 위해 특별히 설계되었습니다.
로저스 PCB 재료는 고주파 정밀도가 요구되는 산업에서 널리 사용됩니다.
이러한 응용 분야에서는 왜곡을 최소화하면서 안정적인 신호 전송을 요구하므로 Rogers 소재가 선호됩니다.
로저스 PCB를 사용하여 설계하려면 전기적, 기계적 매개변수에 세심한 주의가 필요합니다. 다음은 필수 모범 사례입니다.
부적절한 설계는 신호 반사, 삽입 손실 및 시스템 효율성 감소로 이어질 수 있습니다.
장점에도 불구하고 Rogers PCB 설계에는 몇 가지 과제가 있습니다.
엔지니어들은 신호 무결성을 손상시키지 않으면서 성능과 비용 효율성의 균형을 맞추기 위해 하이브리드 설계를 채택하는 경우가 많습니다.
올바른 Rogers 라미네이트를 선택하는 것은 응용 분야 요구 사항에 따라 다릅니다.
주요 선택 요소에는 주파수 범위, 유전 상수, 열 조건 및 예산 제약이 포함됩니다.
Q1: Rogers PCB가 FR4보다 나은 이유는 무엇입니까?
A: Rogers PCB는 FR4에 비해 신호 손실이 낮고 유전 안정성이 뛰어나며 고주파수에서 우수한 성능을 제공합니다.
Q2: Rogers PCB는 항공우주에만 사용됩니까?
A: 아니요. 통신, 자동차 레이더, 상업용 RF 시스템에도 널리 사용됩니다.
Q3: Rogers PCB가 더 비싼 이유는 무엇입니까?
A: 비용은 고급 소재 구성과 특수 제조 요구 사항으로 인해 발생합니다.
Q4: Rogers PCB를 FR4와 혼합할 수 있습니까?
A: 예, 하이브리드 스택업은 일반적으로 비용과 성능을 최적화하는 데 사용됩니다.
Q5: Rogers PCB는 어떤 주파수 범위를 지원할 수 있습니까?
A: 재료에 따라 수 GHz부터 마이크로파 주파수 대역까지 지원할 수 있습니다.
로저스 PCB 기술은 현대 고주파 전자 장치에서 중요한 역할을 하며 까다로운 환경에서도 안정적이고 효율적인 신호 전송을 가능하게 합니다. 5G 네트워크부터 항공우주 시스템까지 유전 안정성과 저손실 성능의 장점은 고급 회로 설계의 초석이 됩니다.
신뢰할 수 있는 고주파 PCB 솔루션을 찾는 엔지니어 및 조달 팀의 경우 숙련된 제조업체와 협력하면 최적의 성능과 제조 가능성이 보장됩니다.헤이너PCB는 복잡한 RF 및 마이크로파 애플리케이션에 맞춰진 맞춤형 Rogers PCB 제조 솔루션을 제공합니다. 다음 고성능 프로젝트를 계획하고 있다면,헤이너저희에게 연락주세요귀하의 요구 사항에 대해 논의하고 전문적인 엔지니어링 지원을 받으십시오.
