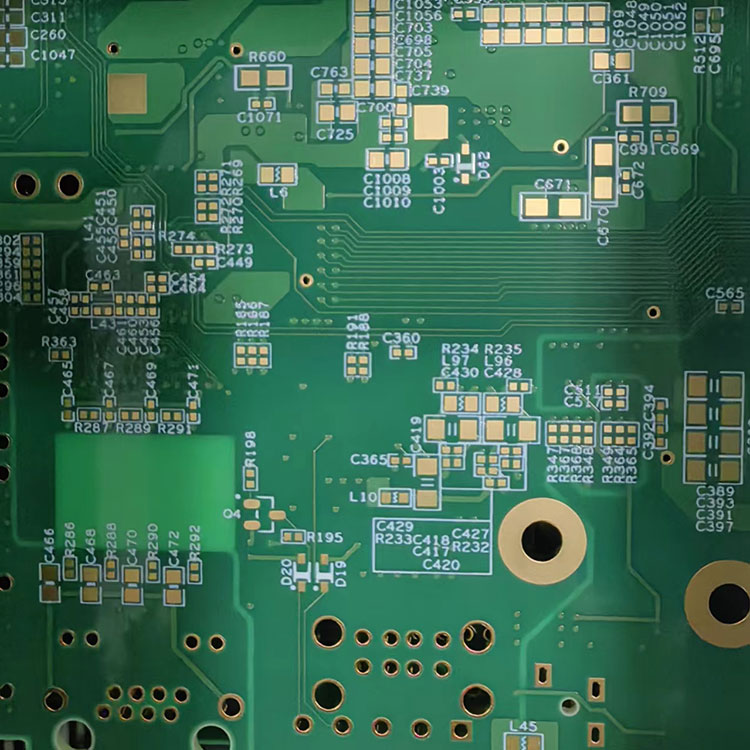

HDI(고밀도 상호 연결) 인쇄 회로 기판은 소형, 경량, 고성능 전자 장치에 대한 증가하는 수요를 충족하도록 설계된 세련된 수준의 회로 기판 기술을 나타냅니다.HDI PCB구조에는 마이크로비아, 미세한 트레이스, 감소된 피치 구성 요소 및 다층 적층이 통합되어 더 작은 설치 공간 내에서 더 높은 배선 밀도를 제공합니다. 이 기사의 목적은 HDI PCB가 무엇인지, HDI PCB가 오늘날의 전자 제품에 필수적인 이유, 다양한 응용 분야에서 어떻게 작동하는지, 향후 개발을 형성할 추세는 무엇인지 살펴보는 것입니다.
HDI PCB는 스마트폰, 웨어러블 장치, 자동차 제어 시스템, 의료용 소형 모듈, 5G 통신 하드웨어, 산업 자동화 장비, 항공우주 전자 장치 등 첨단 전자 장치의 고밀도 라우팅 문제를 해결합니다. 향상된 전기적 성능과 공간 절약형 구조로 인해 빠른 신호 전송, 향상된 신뢰성 및 전자기 간섭 감소가 필요한 장치에 이상적입니다.
HDI PCB 특성에 대한 전문적인 이해는 기술 사양을 검토함으로써 크게 강화될 수 있습니다. 다음은 업계에서 일반적으로 요구되는 주요 구조 및 성능 속성을 간략하게 설명하는 매개변수 목록입니다.
| 매개변수 | 사양 |
|---|---|
| 레이어 수 | 4~20개 레이어 또는 맞춤형 구성 |
| 구조를 통해 | 마이크로비아, 매립형 비아, 블라인드 비아, 스택형 또는 엇갈린형 비아 |
| 최소 라인 너비 / 공간 | 성능에 따라 50/50μm만큼 낮음 |
| 유전체 두께 | 설계에 따라 40~100μm |
| 구리 두께 | 현재 요구 사항에 따라 0.5~2oz |
| 재료 옵션 | FR4 High-Tg, 폴리이미드, BT 수지, 할로겐 프리 소재 |
| 종횡비 | 일반적으로 마이크로비아의 경우 0.75:1 |
| 솔더 마스크 | LPI, 무광택, 광택, 다양한 색상 옵션 |
| 표면 마감 | ENIG, ENEPIG, 침지 은, 침지 주석, OSP |
| 임피던스 제어 | ±10% 공차 이상 |
| 열전도율 | 재료에 따라 0.3W/m·K ~ 2.0W/m·K |
| 신뢰성 테스트 | 열 순환, IST, CAF 저항, 미세단면 분석 |
이러한 매개변수는 HDI PCB의 기계적, 전기적, 열적 성능을 정의하는 데 도움이 되며 BGA, CSP, LGA 및 고급 SoC 모듈과 같은 고밀도 반도체 패키지와의 호환성을 보장합니다.
HDI PCB 기술의 채택은 현대 전자 공학에서 제공하는 고유한 성능 이점으로 인해 극적으로 증가했습니다. HDI PCB가 기존 PCB보다 성능이 뛰어난 이유를 이해하려면 구조적 이점, 전기적 동작 및 사용 유연성을 조사해야 합니다.
HDI PCB는 고급 패키징 기술을 지원하므로 더 많은 구성 요소를 더 작은 영역에 통합할 수 있습니다. 이는 가전제품과 소형 산업용 모듈에 필수적입니다.
신호 경로가 짧을수록 전파 지연이 줄어들고 신호 무결성이 향상되며 RF 모듈, 5G 안테나, 고대역폭 메모리 인터페이스와 같은 고속 고주파 회로가 지원됩니다.
컴팩트한 구조와 최적화된 구리 분포로 방열 효율이 향상됩니다. 이는 지속적이거나 과도한 데이터 처리를 수행하는 장치에서 특히 중요합니다.
일관된 레이어 스태킹과 제어된 임피던스는 누화를 최소화하는 데 도움이 되므로 HDI는 민감한 통신, 내비게이션 및 의료 전자 장치에 이상적인 솔루션이 됩니다.
얇은 유전체층과 미세한 트레이스에도 불구하고 HDI PCB는 향상된 기계적 무결성을 제공하므로 웨어러블, 자동차 환경 및 산업용 진동 방지 장치에 적합합니다.
1+N+1, 2+N+2 또는 3+N+3과 같은 구조는 계층형 연결이 필요한 프로세서 및 메모리 시스템에 필요한 복잡한 라우팅을 가능하게 합니다.
이러한 성능 특성은 HDI PCB가 IoT 장치, 통신 하드웨어 및 고급 자동차 전자 장치에 널리 사용되는 이유를 강조합니다. 이점은 크기 감소에만 국한되지 않습니다. 이는 신호 충실도, 내구성 및 시스템 수준 신뢰성으로 확장됩니다.
HDI PCB가 정교한 최신 시스템을 어떻게 지원하는지 이해하려면 구조 기능, 제조 프로세스 및 실용적인 엔지니어링 설계 개념을 탐색하는 것이 중요합니다.
마이크로비아는 인접한 레이어를 연결하는 매우 작은 레이저 드릴 구멍입니다. 직경이 작기 때문에 공간 요구 사항이 줄어들어 라우팅 밀도가 높아지고 전류 흐름이 향상됩니다. 스택형 마이크로비아를 사용하면 신호 품질에 영향을 주지 않고 고전류 또는 고속 연결이 여러 레이어를 통과할 수 있습니다.
HDI PCB는 다층 빌드업 공정을 통해 생산되는 경우가 많습니다. 레이어 그룹은 여러 단계로 적층되어 블라인드 및 매립 비아를 정확하게 배치할 수 있습니다. 이는 핀 수가 많은 IC를 위한 효과적인 라우팅 솔루션을 제공합니다.
제어된 임피던스 설계와 정밀한 유전체 두께 덕분에 HDI PCB는 USB 3.2, HDMI 2.1, PCIe 및 RF 회로와 같은 고속 차동 신호에 이상적입니다.
열전도율을 높이고 고전력 모듈의 안정적인 작동을 보장하기 위해 열 비아, 열 확산 구리 동전 및 금속 베이스 레이어가 자주 추가됩니다.
고급 이미징 및 에칭 프로세스를 통해 라인 폭을 50μm까지 줄일 수 있어 BGA 구성 요소 아래의 정밀한 라우팅이 가능하고 추가 기능을 위한 보드 공간이 절약됩니다.
CAF 내성 소재와 엄격한 열 순환 테스트를 통해 HDI PCB는 자동차 ECU, 항공우주 제어 모듈, 산업용 전력 시스템과 같은 열악한 환경에서 안정성을 유지합니다.
이러한 제조 및 설계 기술을 통합함으로써 HDI PCB는 전기적, 열적, 기계적 성능을 저하시키지 않으면서 소형화가 필요한 제품의 기능성 코어 역할을 합니다.
전자 제품이 지속적으로 발전함에 따라 HDI PCB 기술도 더 높은 성능 요구 사항을 충족하도록 변화하고 있습니다. 몇 가지 미래 동향은 HDI PCB 개발 방향을 강조합니다.
HDI PCB는 엄격한 임피던스 제어와 초저손실 재료가 필요하기 때문에 5G 신호 모듈에 필수적입니다. 차세대 6G 통신에는 더욱 발전된 HDI 구조가 요구됩니다.
미래의 HDI 보드는 패시브 구성 요소나 심지어 액티브 칩을 보드 레이어 내에 직접 내장하여 전체 장치 두께를 줄이고 신호 경로를 개선할 것으로 예상됩니다.
웨어러블, 의료용 임플란트 및 폴더블 장치는 강성과 유연한 굽힘을 결합한 반유연성 HDI 보드에 대한 수요를 촉진하고 있습니다.
Low-Df, low-Dk 재료는 초고속 디지털 인터페이스와 mmWave 통신 애플리케이션을 지원하는 표준이 될 것입니다.
지속 가능성 요구 사항으로 인해 무할로겐 수지, 무연 표면 마감재 및 친환경 생산 기술의 채택이 계속해서 촉진될 것입니다.
기사 내용에서 직접적으로 논의되지는 않았지만, 작고 효율적이며 처리 밀도가 높은 장치에 대한 시장 수요는 HDI PCB 구조의 채택을 간접적으로 촉진합니다.
이러한 추세는 HDI PCB가 가전제품부터 산업 및 자동차 시스템에 이르기까지 다양한 산업 전반에 걸쳐 고급 제품 설계에서 필수적인 위치를 유지할 것임을 나타냅니다.
Q: HDI PCB와 표준 다층 PCB의 주요 차이점은 무엇입니까?
에이:HDI PCB는 마이크로비아, 더 미세한 라인, 고밀도 부품 배치를 통합하여 컴팩트한 구조와 뛰어난 전기적 성능을 가능하게 합니다. 표준 PCB는 더 큰 비아를 사용하고 라우팅 밀도가 낮기 때문에 소형화된 장치나 고속 회로에 적합하지 않습니다.
Q: HDI PCB 구조는 고주파 애플리케이션에서 신호 무결성을 어떻게 향상합니까?
에이:더 짧은 신호 경로, 엄격하게 제어된 임피던스, 스텁을 통한 감소, 최적화된 레이어 스택업은 손실, 반사 및 누화를 최소화합니다. 이러한 기능은 고주파 신호를 위한 안정적인 환경을 조성하고 통신 및 컴퓨팅 장치의 일관된 성능을 보장합니다.
HDI PCB 기술은 첨단 전자 설계의 미래를 형성하는 데 계속해서 중요한 역할을 하고 있습니다. 컴팩트한 구조를 제공하고, 고밀도 구성 요소를 지원하고, 향상된 전기 성능을 제공하고, 안정적인 작동을 보장하는 능력을 통해 통신 및 컴퓨팅에서 자동차 및 의료 응용 분야에 이르기까지 다양한 산업에서 기본이 되었습니다. 더 작고, 더 빠르며, 더 강력한 전자 장치에 대한 수요가 증가함에 따라 HDI PCB는 고급 재료, 내장 구성 요소 및 혁신적인 제조 기술을 통해 계속 발전할 것입니다.
